Keyboard Mounting
วันนี้เราจะมาทำความรู้จักกับการ mounting ของคีบอร์ดหรืออธิบายให้เข้าใจง่ายคือการติดตั้งตัว Plate หรือ PCB ของคีบอร์ดในรูปแบบต่างๆ ซึ่งการ mounting นี้มีผลโดยตรงกับสัมผัสในการพิมพ์ รวมไปถึงเสียงของคีบอร์ดนั้นๆ เพราะฉะนั้นไม่ต้องร่ายต่อไปให้ยาว เรามาเริ่มทำความรู้จักกับรูปแบบ mounting แบบต่างๆกัน รวมถึงข้อดีข้อเสียของแต่ละแบบด้วย
Tray mount คือการ mounting โดยการใช้น๊อตยึดตัวแผงวงจรกับตัวเคสคีบอร์ดด้านล่าง การ mounting แบบนี้มักจะถูกใช้ในขนาด 60% เท่านั้น สำหรับตำแหน่งน๊อตของคีบอร์ดแบบ tray mount นั้นจะมีตำแหน่งมาตรฐาน สามารถใช้แผงวงจรร่วมกันได้หมด ยกเว้นเพียงแค่เคสคีบอร์ดบางตัวเท่านั้นที่อาจออกแบบมาเฉพาะเพื่อฟีลการพิมพ์ที่แตกต่างออกไป โดยส่วนมากจะใช้กันแพร่หลายในคีบอร์ดระดับเริ่มต้น เนื่องจากการผลิตนั้นสามารถทำๆได้ในราคาไม่แพงเพราะทำเคสเพียงชิ้นเดียว
ข้อดี
การผลิตราคาถูก ทำให้คีบอร์ดประเภทนี้สามารถทำออกมาได้ในราคาไม่แพง
สามารถใช้ Plate / PCB 60% ขนาดมาตรฐานได้เกือบทั้งหมด
ง่ายต่อการประกอบไม่ต้องกลับด้านเคส
ข้อเสีย
ฟีลในการพิมพ์ไม่สม่ำเสมอ เพราะตำแหน่งของน๊อต
ตำแหน่งของน๊อตจะทำให้เสียงแต่ละปุ่มไม่เสมอกัน
เพลทและ PCB มาตรฐาน หาง่าย ราคาไม่แพง
ตัวอย่างคีบอร์ด Tray mount
Tofu
Mekanisk Fjell / Klippe
Duck Raven / Sidewinder
Sandwich mount คือการ mounting โดยการใช้เคสบนและล่างหนีบเพลทโดยตรง และยึดกันด้วยน๊อตตามรูปด้านบน
ข้อดี
จะให้เสียงและสัมผัสที่มีความใกล้เคียงกันทั้งตัวบอร์ด
ให้เสียงและสัมผัส bottom out ที่แข็ง
ข้อเสีย
สัมผัสและเสียงอาจจะแข็งเกินไปสำหรับบางคน
โดยส่วนมากจะไม่มี relief cut ที่ space-bar ทำให้เสียง space-bar แข็ง
อาจไม่เหมาะกับเพลทที่มีความเปราะบาง เพราะจะทำให้เพลทแตกได้ง่ายจากการขันน๊อตแน่นเกินไป
ตัวอย่างคีบอร์ด Sandwich mount
TX60 v.1
KN2.10²
QXP
Top mounting นั้นเป็นการติดตั้งเพลทที่ได้รับความนิยมที่สุดแบบหนึ่งถูกใช้ในคีบอร์ดทุกระดับ โดยโครงสร้างคือการยึดเพลทกับเคสด้านบนด้วยน๊อตอย่างเดียวไม่เกี่ยวข้องกับเคสชิ้นล่าง
ข้อดี
จะให้เสียงและสัมผัสที่มีความใกล้เคียงกันทั้งตัวบอร์ด แต่ไม่เท่า Sandwich Mount
ใช้วัสดุเพลทได้หลากหลาย
ผู้ออกแบบสามารถออกแบบความสมดุลของตัวเพลท เพื่อความเหมาะสมของสัมผัสและเสียงได้
ข้อเสีย
จากข้อดีที่ผู้ออกแบบสามารถปรับจูนเพลทได้จามต้องการ ทำให้จำเป็นจะต้องใช้เพลทเฉพาะสำหรับคีบอร์ดนั้นๆ
ตัวอย่างคีบอร์ด Top Mount
KBD67v2 MKII
TGR Jane V2
Duck Orion
และอื่นๆอีกมากมาย
Bottom mounting นั้นพูดง่ายๆก็คือสลับกันกับ Top mount โดยเพลทใช้น๊อตยึดเพลทกับเคสล่างแทน
ข้อดี
จะให้เสียงที่มีความใกล้เคียงกันทั้งตัวบอร์ด คล้าย top mount แต่มีความมั่นคงมากกว่า
ใช้วัสดุเพลทได้หลากหลาย
ผู้ออกแบบสามารถออกแบบความสมดุลของตัวเพลท เพื่อความเหมาะสมของสัมผัสและเสียงได้
ข้อเสีย
จำเป็นจะต้องใช้เพลทเฉพาะสำหรับคีบอร์ดนั้นๆ
ตัวอย่างคีบอร์ด Bottom Mount
Percent Studio Canoe
Kmac-II
Integrated mount คือการออกแบบคีบอร์ดโดยเพลทเป็นชิ้นเดียวกับเคสชิ้นบนโดยใช้การ CNC ส่วนมากเพลทจะมีความหนามากกว่าปกติ
ข้อดี
จะให้เสียงที่มีความใกล้เคียงกันทั้งตัวบอร์ด
ดีไซน์สวยงามบอร์ดและเพลทเป็นชิ้นเดียวกัน
ข้อเสีย
สัมผัสและเสียงอาจจะแข็งเกินไปสำหรับบางคน
โดยส่วนมากจะไม่มี relief cut ที่ space-bar ทำให้เสียง space-bar แข็ง
ไม่สามารถเปลี่ยนเพลทได้
ตัวอย่างคีบอร์ด Integrated Mount
Rama Koyu
Think65

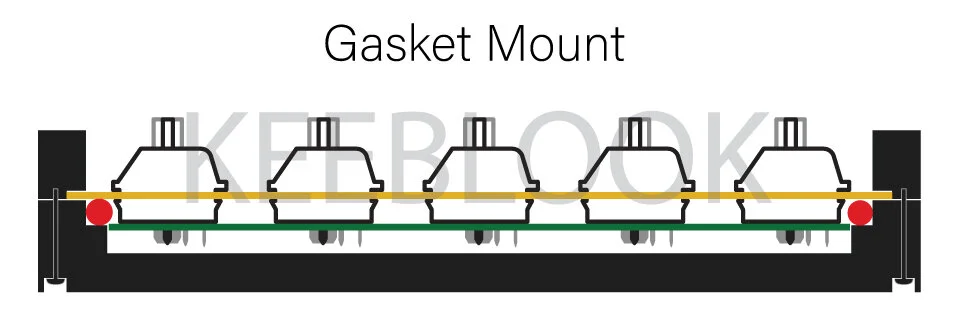

Gasket mount คือการใช้ยาง O-ring รัดรอบช่องระหว่างเพลทและแผงวงจรโดยตัวเคสจะไม่มีการยึดเพลทโดยน๊อต แต่เป็นการใช้เคสบนและล่างหนีบเพลทไว้โดยใช้ยาง O-ring วางอยู่บนเคสชิ้นล่างในส่วนที่ออกแบบมารับยางไว้
ข้อดี
ให้สัมผัสและเสียงที่นุ่มกว่าการยึดเพลทด้วยน๊อต
เสียงมักจะออกมา thock กว่าการยึดเพลทด้วยน๊อต แต่ทั้งนี้ขี้นอยู่กับแรงกดของเคสที่ผู้ออกแบบทำมาด้วย
ข้อเสีย
เพลทจำเป็นต้องเป็นเพลทเฉพาะรุ่นเท่านั้น
มักมีราคาแพงกว่า mounting ที่ใช้น๊อต
ตัวอย่างคีบอร์ด Gasket Mount
OTD356mini
GSKT-00
Isolated mount นั้นมีจุดประสงค์ในการออกแบบเหมือนกับ gasket mount เพื่อลดเสียงและสัมผัสให้นุ่มนวลขึ้น แต่เป็นการใช้แผ่นยางตัดให้ได้ขนาดตามที่ออกแบบติดบนเคสบนและล่างเพื่อหนีบเพลทเอาไว้ตรงกลาง ทั้งนี้วัสดุของยางมีผลต่อสัมผัสและเสียงขึ้นอยู่กับผู้ออกแบบ
ข้อดี
ให้สัมผัสและเสียงที่นุ่มและเงียบกว่าการยึดเพลทด้วยน๊อต
ข้อเสีย
เพลทจำเป็นต้องเป็นเพลทเฉพาะรุ่นเท่านั้น
มักมีราคาแพงกว่า mounting ที่ใช้น๊อต
ยาง gasket มักจะมีขนาดเฉพาะหากชำรุดจะหาทดแทนได้ยาก
ตัวอย่างคีบอร์ด Isolated Mount
Keycult No.1/2
Volcano660
Key65
เช่นเดียวกับ Gasket และ Isolated mount คือเลือกใช้ยางมาช่วยในเรื่องสัมผัสและเสียงแต่ Burger mount นั้นเลือกใช้ O-ring มารองน๊อตที่ใช้ยึดเพลทเอาไว้ก่อนขันยึดเพลทเข้าไปเหมือนกับ top mount
ข้อดี
ให้สัมผัสและเสียงที่นุ่มและเงียบกว่า
ราคาไม่แพงเหมือน gasket mount ประเภทอื่นเพราะการออกแบบเหมือน top mount
O-ring สามารถหาซื้อเปลี่ยนได้ง่าย รวมถึงสามารถผสมความนุ่มและแข็งตามตำแหน่งยึดต่างๆได้ด้วย
ข้อเสีย
เพลทจำเป็นต้องเป็นเพลทเฉพาะรุ่นเท่านั้น
ตัวอย่างคีบอร์ด Burger Mount
Omega60
Brutal60
Satisfaction75
PCB mount หรือเรียกอีกอย่างว่า Plateless เป็นการติดตั้งโดยไม่มีเพลท ทำให้แรงกดลงสู่แผงวงจรโดยตรง
ข้อดี
ให้สัมผัสที่นุ่มและยืดหยุ่นมาก
เสียงมีความนุ่ม ใส
ข้อเสีย
PCB อาจเกิดความเสียหายได้จากการใช้งาน
ต้องใช้สวิตช์ 5 pin ในการบิ้วเท่านั้น
ตัวอย่างคีบอร์ด PCB Mount
IDB60
J80
คีบอร์ด Tray mount ทั่วๆไป
อันนี้แถมนะครับเป็น Mounting ใหม่ ออกแบบโดยคุณ westfoxtrot บนคีบอร์ด Prophet โดยใช้หมุดเล็กสี่มุมในการสวมเพลทเอาไว้โดยไม่มีแรงกดจากเพลทชิ้นบน เพื่อปล่อยให้เพลทมีการยืดหยุ่นได้อย่างอิสระ
ข้อดี - ข้อเสีย ยังไม่เคยลองฮะ ^ ^
ตัวอย่างคีบอร์ด Pin Mount
Prophet
จบลงเท่านี้นะครับสำหรับเรื่องของการ mounting แบบต่างๆ อย่างที่กล่าวไว้ข้างต้นว่า mounting นั้นส่งผลต่อสัมผัสและเสียงของคีบอร์ดโดยตรง ทั้งนี้ทั้งนั้นก็ยังไม่ใช่ทั้งหมดนะครับ อย่างเช่นตัวเพลทเองก็ยังมีรายละเอียดอื่นอีกทั้งเรื่องวัสดุและการออกแบบตำแหน่งการยึด หรือตัดเพลท และอื่นๆอีกหลายสิ่งที่มีผลกันอย่างละนิดละหน่อยครับเอาไว้เรามาเล่ากันให้ฟังในโอกาสหน้าครับ สำหรับตอนนี้ สวัสดีครับ
